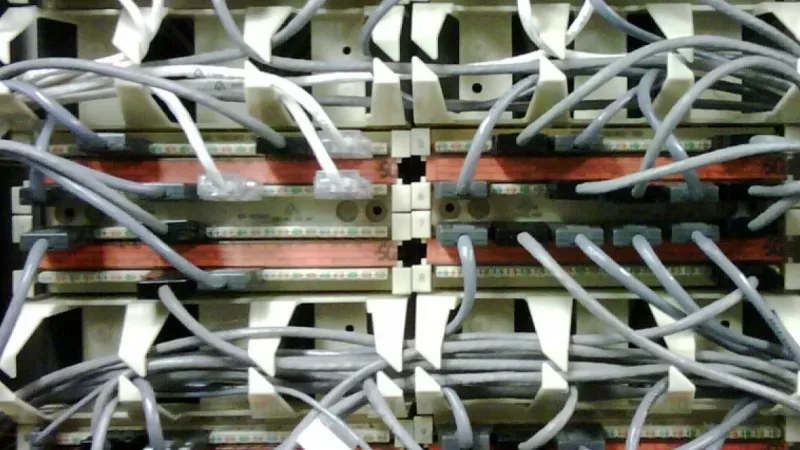

<p>Aprire la porta di un armadio di distribuzione e nel giro di dieci secondi sapete come è strutturata la rete sottostante. Un groviglio di cavi significa che ogni guasto diventa uno scavo archeologico; un rack ordinatamente cablato ed etichettato significa che un tecnico che non ha mai visitato il sito può trovare ogni porta in meno di un minuto. La differenza tra questi due scenari raramente è il budget. È una strategia di patch panel, un modesto set di hardware di gestione e la disciplina di seguire un flusso di lavoro ripetibile.</p><p>Questa guida copre l'intero processo per costruire un rack manutenibile: scelta dei patch panel, selezione dei componenti di cable management, pianificazione del layout su carta, posa dei cavi e documentazione accurata a lungo termine. Gli stessi principi valgono su qualsiasi scala, da un armadio per ufficio 9U a un rack di distribuzione 42U.</p><h2>Perché un rack strutturato si ripaga</h2><p>Il groviglio di cavi non è un problema estetico. Ha costi operativi misurabili che diventano visibili in tre punti. Primo: il tempo medio di riparazione – quando una connessione cade, la parte più lenta della risoluzione dei problemi è normalmente la tracciatura fisica, e in un rack disordinato questa può richiedere più tempo della riparazione stessa. Secondo: il rischio di cambiamento – estrarre un cavo da un groviglio denso trasmette tensione ai suoi vicini, e le disconnessioni accidentali durante le modifiche di routine sono tra le cause più comuni di guasti autoinflitti nelle piccole reti. Terzo: le prestazioni termiche – i fasci di cavi che pendono sopra le aperture di scarico degli switch aumentano le temperature di aspirazione e riducono la vita utile dell'hardware.</p><blockquote>Ogni minuto speso a districare cavi è un minuto che si aggiunge al tempo di inattività. In un rack cablato secondo standard, la tracciatura avviene visivamente invece che manualmente, e il tempo medio di riparazione si riduce di conseguenza.</blockquote><p>C'è anche un aspetto commerciale che viene facilmente trascurato. Un rack documentato e ordinato si trasmette senza problemi in caso di audit, traslochi di ufficio e cambi di personale. Un rack non documentato diventa silenziosamente dipendente dalla persona che lo ha costruito.</p><h2>Nozioni di base sui patch panel</h2><p>Un patch panel è un pannello di connessione passivo: il cablaggio orizzontale fisso dalle prese a muro viene collegato una volta per tutte in modo permanente sul retro, e tutte le modifiche quotidiane avvengono sul fronte con i patch cord. Questa separazione è il punto decisivo. Il cavo di installazione a conduttore massiccio non è progettato per piegature ripetute, quindi il pannello assorbe le modifiche e protegge l'infrastruttura sottostante.</p><h3>Pannelli fissi vs. pannelli Keystone</h3><p>I pannelli LSA fissi sono economici e si collegano rapidamente in grandi quantità, il che li rende adatti a nuove installazioni in cui tutte le 24 o 48 porte entrano in funzione immediatamente. I pannelli Keystone accettano singoli moduli snap-in, il che li rende la scelta migliore per i rack che crescono gradualmente o combinano supporti diversi: prese in rame, adattatori in fibra ottica e altri tipi di moduli possono condividere un pannello. I Keystone trasformano anche una singola porta difettosa in una sostituzione di modulo da due minuti invece che in una sostituzione dell'intero pannello.</p><h3>Schermato o non schermato</h3><p>Abbinate il pannello all'impianto di cablaggio. Se le tratte orizzontali sono schermate, il pannello deve essere schermato e correttamente collegato alla messa a terra del rack, altrimenti la schermatura agisce come un'antenna invece di scaricare i disturbi a terra. Per impianti Cat6 non schermati in tipici ambienti d'ufficio, un pannello UTP è sufficiente e più semplice da installare correttamente.</p><h3>Densità di porte e riserve di crescita</h3><p>L'errore classico è acquistare esattamente il numero di porte necessarie il primo giorno. Collegare in seguito una seconda partita di cavi orizzontali due anni dopo comporta costi di manodopera molto più elevati di quanto sarebbero costate in anticipo le porte aggiuntive. Una regola pratica: prevedete dal 30 al 40% di porte di riserva e acquistate pannelli della stessa famiglia, così il rack rimane visivamente coerente mentre cresce.</p><h2>Il kit per la gestione dei cavi</h2><p>I pannelli da soli non bastano a rendere un rack ordinato. Pianificate insieme ai pannelli anche i seguenti componenti:</p><ul><li><strong>Gestori cavi orizzontali</strong> – guide a dita o pannelli a spazzole da 1U, installati tra ogni coppia di switch e pannello, che danno a ogni patch cord un percorso definito verso la sua colonna di porte.</li><li><strong>Gestori verticali o anelli per rack</strong> – guidano i fasci lungo i lati del rack verso l'alto e verso il basso, in modo che nessun cavo passi in diagonale davanti ai dispositivi.</li><li><strong>Fascette in velcro</strong> – lo standard per raggruppare le patch cord, poiché possono essere aperte centinaia di volte senza danni; sfogliate <a href='https://distrinode.it/fascette-per-cavi'>fascette e velcro</a> nelle misure adatte ai diametri dei vostri fasci.</li><li><strong>Pannelli ciechi e gabbie a dado</strong> – chiudete gli spazi U inutilizzati per controllare il flusso d'aria; tenete a magazzino <a href='https://distrinode.it/accessori-per-rack'>accessori per rack</a> di ricambio, così una riorganizzazione non si blocca mai per un dado mancante.</li><li><strong>Stampanti per etichette e bandierine per cavi</strong> – le etichette termoretraibili o autolaminanti resistono per anni in un armadio caldo; gli adesivi di carta no.</li></ul><h2>Pianificate il layout prima di montare qualsiasi cosa</h2><p>Disegnate prima lo schema di montaggio del rack. Ogni ora investita nel disegno ne fa risparmiare diverse durante l'installazione. Lo schema centrale su cui concordano gli installatori esperti è la struttura a sandwich alternata: patch panel, gestore orizzontale, switch, gestore orizzontale, patch panel e così via. Ogni porta del pannello viene poi collegata a una porta dello switch direttamente sopra o sotto di essa attraverso il gestore adiacente, e nessun cavo deve essere più lungo di mezzo metro.</p><h3>Disciplina nelle lunghezze dei cavi</h3><p>La lunghezza è il singolo fattore più importante per l'aspetto di un rack e per la sua manutenzione. Un cassetto con cavi misti da 2 e 3 metri garantisce anse di cavo in eccesso che non possono andare da nessuna parte. Misurate le distanze effettive che il vostro layout richiede, poi standardizzate su due o tre lunghezze – tipicamente 0,25, 0,5 e 1 metro – e ordinate <a href='https://distrinode.it/cavi-patch-ethernet'>patch cord Ethernet</a> esattamente in queste misure, nei colori previsti dal vostro schema di codifica. I cavi snelli 28 AWG meritano una considerazione nei campi densi a 48 porte, poiché dimezzano circa il diametro dei fasci e migliorano il flusso d'aria attraverso i gestori.</p><h3>Il colore come informazione</h3><p>La codifica a colori funziona solo se viene applicata e documentata. Mantenete lo schema abbastanza piccolo da ricordarlo: ad esempio blu per le porte di accesso utente, giallo per gli uplink, rosso per la gestione, bianco per la voce. Stampate la legenda e affiggetela all'interno dello sportello dell'armadio, perché uno schema che esiste solo nella testa di un tecnico non è uno schema.</p><h2>Un flusso di lavoro ripetibile per la posa</h2><ul><li><strong>Fase uno – svuotare.</strong> Durante una finestra di manutenzione, documentate le assegnazioni attuali delle porte e poi rimuovete ogni patch cord. Ripatchare parzialmente un groviglio di cavi in funzione richiede più tempo che ricominciare da zero in modo pulito.</li><li><strong>Fase due – montare.</strong> Installate pannelli, gestori e pannelli ciechi secondo il disegno di montaggio, prima di iniziare il patching.</li><li><strong>Fase tre – patchare colonna per colonna.</strong> Procedete da sinistra a destra, fate passare ogni cavo tra le dita del gestore, inseritelo completamente e guidate le lunghezze in eccesso nel canale verticale.</li><li><strong>Fase quattro – raggruppare.</strong> Applicate fascette in velcro ogni 15-20 centimetri nei tratti condivisi. Stringetele, ma non troppo: una guaina deformata altera la geometria delle coppie da cui dipende la classificazione di categoria.</li><li><strong>Fase cinque – etichettare e fotografare.</strong> Etichettate entrambe le estremità di ogni cavo, aggiornate la tabella di assegnazione delle porte e fotografate i fronti finiti. Le foto servono come base per il prossimo audit.</li></ul><h2>Flusso d'aria e considerazioni termiche</h2><p>Gli switch respirano. I fasci che pendono sopra le feritoie di ventilazione laterali o le aperture di scarico posteriori creano zone calde, a cui l'hardware moderno reagisce con ventole più rumorose e durata inferiore. Mantenete libero il fronte dei dispositivi, fate passare i fasci attraverso i canali verticali invece che sopra le guide, e chiudete gli spazi U vuoti con pannelli ciechi, così l'aria calda di scarico non può ricircolare verso le aperture di aspirazione. Negli armadi chiusi verificate che la perforazione dello sportello non sia bloccata da fasci verticali.</p><h2>Preservare la pulizia a lungo termine</h2><p>I rack non si degradano in un giorno; si degradano una modifica non documentata dopo l'altra. Tre abitudini mantengono lo standard. Rendete la tabella di assegnazione delle porte parte del processo di modifica, così che nessuna patch sia considerata legittima finché non è registrata. Tenete una piccola scorta di cavi e fascette in velcro della lunghezza giusta nell'armadio, perché il cavo sbagliato viene usato quando quello giusto è a un ordine di distanza. E pianificate trimestralmente una verifica visiva di quindici minuti – confrontate il rack con le foto e correggete le deviazioni finché sono ancora piccole.</p><h2>Domande frequenti</h2><h3>Il patch panel dovrebbe essere sopra o sotto lo switch?</h3><p>Entrambe le soluzioni funzionano; la coerenza è più importante della direzione. Il modello alternato pannello-gestore-switch mantiene ogni cavo entro mezzo metro dalla sua destinazione. Nei rack alti molti installatori posizionano i pannelli sopra gli switch, in modo che i fasci orizzontali più pesanti entrino dall'alto sul retro e non passino mai davanti all'aria di scarico delle apparecchiature.</p><h3>I patch panel ad angolo valgono il sovrapprezzo?</h3><p>In campi ad alta densità possono rendere superflui i gestori orizzontali, poiché le porte sono rivolte verso i canali verticali e i cavi cadono naturalmente ai lati. Nei rack fino a qualche centinaio di porte, i pannelli piatti con gestori da 1U sono più economici, più facili da etichettare e più facili da fotografare per la documentazione, motivo per cui restano lo standard.</p><h3>Quanto cavo in eccesso dovrebbe avere un patch cord?</h3><p>Praticamente nessuno, a parte una leggera curva di servizio. Se il cavo ha la lunghezza giusta, la curva naturale nei gestori fornisce tutto lo scarico di trazione necessario. Le matasse di cavo in eccesso appartengono al cassetto dei ricambi, non al rack.</p><h3>Le fascette in velcro possono davvero sostituire le fascette in plastica nel rack?</h3><p>Sì, e dovrebbero. Le fascette in plastica sono monouso, facili da stringere troppo fino a deformare la guaina, e rischiose da tagliare in un rack in funzione. Riservatele ai percorsi di cavi permanenti e fissi al di fuori dell'area di servizio e usate le fascette in velcro per tutto ciò che un tecnico potrebbe riaprire.</p><h3>Devo ricollegare il retro del pannello durante una riorganizzazione?</h3><p>No – è esattamente ciò che l'architettura del pannello impedisce. Il collegamento posteriore è infrastruttura permanente; tutte le riorganizzazioni avvengono sul frontale con i patch cord. Se un collegamento posteriore su un pannello keystone si guasta, sostituite il singolo modulo invece di disturbare i suoi vicini.</p><p>Un rack pulito non è un progetto di lusso per una settimana tranquilla; è l'assicurazione più economica che un team di rete possa acquistare. I costi dei componenti sono modesti, il flusso di lavoro sopra descritto rientra in una finestra di manutenzione per un tipico armadio da ufficio, e il ritorno arriva con il primo guasto che viene trovato in un minuto invece che in un'ora. Per i team che standardizzano su più sedi, DistriNode fornisce i pannelli, i gestori e i cavi per replicare ovunque una disposizione collaudata.</p>
